Вибрация автомобиля на скорости 90–110 км/ч — один из самых частых и неприятных симптомов. На малой скорости всё кажется нормальным, чуть разогнался по трассе — и кузов начинает дрожать, в сиденье или руль передаются вибрации, иногда появляется гул. Многие сразу грешат на колёса и балансировку, но очень часто причина сидит глубже — в карданном валу и его крестовинах.
Карданная передача работает в тяжёлых условиях: удары от ям, резкие старты, езда с нагрузкой, офф‑роуд, коррозия. Любое нарушение геометрии, люфты в крестовинах, разрушение подвесного подшипника или неправильная балансировка почти всегда проявляются именно в диапазоне 90–110 км/ч, когда обороты кардана попадают в резонанс с кузовом.
В этой статье подробно разберём:
- почему вибрации проявляются именно на 90–110 км/ч;
- как устроен карданный вал и крестовины, и какие у них типичные неисправности;
- пошаговый алгоритм диагностики, что и как проверять;
- чем вибрация от кардана отличается от дисбаланса колёс;
- типичные ошибки при ремонте кардана;
- блок FAQ и сравнительную таблицу причин вибраций.
1. Немного теории: как устроен карданный вал и крестовины
Чтобы правильно искать причину вибраций, важно понимать, из чего состоит классическая карданная передача.

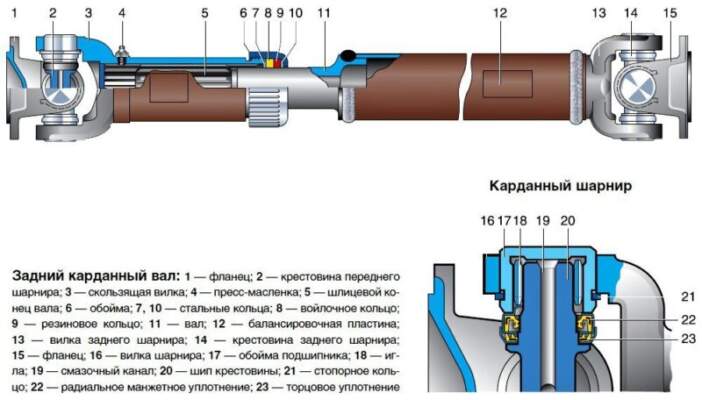

1.1. Основные элементы кардана
Обычно карданный вал включает:
- Труба (вал) — стальная (реже алюминиевая) труба, которая передаёт крутящий момент. Любое её искривление = дисбаланс и вибрации.
- Крестовины — шарниры, которые позволяют валу работать под углом. Задача крестовин — обеспечивать плавную передачу момента при изменении углов и длины подвески.
- Подвесной подшипник (на двухсекционных валах) — поддерживает промежуточную часть кардана, фиксирует её в пространстве и гасит вибрации через резиновую опору.
- Шлицевое соединение — компенсирует изменение длины вала при работе подвески, обеспечивает осевое перемещение.
- Фланцы и эластичные муфты — соединяют кардан с КПП, раздаткой, главным редуктором и т.д. Эластичная муфта частично гасит ударные нагрузки и вибрации.
Каждый из этих элементов может стать источником вибрации при определённых условиях.
1.2. Что происходит с крестовинами
Крестовина — это набор игольчатых подшипников, которые вращаются в чашках с минимальным люфтом и постоянной смазкой. Со временем:
- смазка высыхает или вымывается;
- внутрь попадает вода и грязь;
- появляются раковины и выработка дорожек;
- иглы «врезаются» в крестовину, появляются заедания и «ступеньки».
Результат — крестовина начинает работать рывками, появляется биение, характерный скрип, щелчки, а на скорости — вибрация.
2. Почему вибрации проявляются именно на 90–110 км/ч
Многие замечают: до 80 км/ч — почти тишина, после 120 — вроде тоже терпимо, а вот в диапазоне 90–110 км/ч машина буквально «звенит». Это не случайно.
2.1. Резонансные обороты карданного вала
На определённой скорости линейное движение автомобиля соответствует такому числу оборотов карданного вала, при котором его собственные колебания входят в резонанс с кузовом и подвеской. Если есть даже небольшой дисбаланс, на «своей» частоте он усиливается в несколько раз.
Проще говоря:
- малый дисбаланс + «своя» резонансная скорость = сильная вибрация именно в узком диапазоне 90–110 км/ч.
Выше или ниже этой скорости резонанс пропадает, и вибрации становятся слабее или практически незаметными.
2.2. Зависимость от нагрузки и режима движения
Характерный признак проблем с карданом и крестовинами:
- вибрация усиливается при ускорении (нажатие на газ);
- частично пропадает при сбросе газа или при движении «накатом».
Это связано с тем, что под нагрузкой возрастает момент на карданном валу, усиливаются люфты и деформации деталей. А если крестовина подклинивает, при нагрузке она работает ещё более рывками.
2.3. Почему не всегда виноваты колёса
Да, дисбаланс колёс — самая популярная версия. Но:
- Если колёса уже отбалансированы, диски ровные, резина без «яиц», а вибрация именно в диапазоне 90–110 км/ч — вероятность проблем с карданом и крестовинами очень высока.
- При дисбалансе колёс вибрация чаще ощущается в руле (на передней оси) и может проявляться уже начиная с 70–80 км/ч.
- При проблемах с карданом и крестовинами вибрация больше ощущается в кузове, в сиденье, в полу, реже в руле.
3. Пошаговый алгоритм диагностики вибраций на 90–110 км/ч
Разумнее всего идти от простого к сложному. Ниже — последовательность, которая помогает сузить круг причин и понять, действительно ли проблема в кардане и крестовинах.
3.1. Шаг 1. Проверить колёса и диски
Перед тем как лезть под машину:
- Отбалансируйте колёса на нормальном стенде.
- Осмотрите диски на предмет:
- погнутых ободов;
- трещин;
- «яиц» и боковых вздутий на резине.
- Поменяйте колёса местами или поставьте заведомо исправный комплект (если есть).
Если после этих манипуляций вибрация не исчезла или изменилась незначительно, смело двигаемся к кардану.
3.2. Шаг 2. Характер вибрации: руль, кузов или сиденье
Обратите внимание:
- Вибрация в руле чаще говорит о передних колёсах, рулевой рейке, подвеске.
- Вибрация через сиденье, пол, кузов, особенно на заднеприводном авто, — классический признак проблем с карданом, крестовинами, подвесным подшипником или задним мостом.
Если «трясёт» именно кузов, а руль относительно спокоен — кардан в зоне подозрения.
3.3. Шаг 3. Визуальный осмотр кардана на яме или подъёмнике
Нужны:
- смотровая яма / подъёмник / эстакада;
- хороший свет;
- перчатки и тряпка, чтобы убрать лишнюю грязь.
Что смотрим:
- Есть ли механические повреждения — вмятины, следы ударов, глубокая коррозия на трубе кардана.
- Целостность балансировочных грузиков (маленькие пластины, приваренные к валу). Если грузик отвалился, баланс нарушен.
- Состояние крестовин:
- порванные пыльники (если есть);
- ржавчина у стопорных колец;
- следы потёков ржавой смазки.
- Состояние подвесного подшипника:
- нет ли трещин в резиновой опоре;
- не «висит» ли подшипник, нет ли явного смещения.
- Состояние эластичных муфт:
- трещины, разрывы, надрывы резины;
- смещение металлических втулок.
Если визуально кардан выглядит «уставшим», уже есть повод обратить на него пристальное внимание.
3.4. Шаг 4. Проверка люфтов крестовин
При заглушенном двигателе и затянутом ручнике:
- Возьмитесь рукой за карданный вал рядом с крестовиной.
- Пытаетесь провернуть и покачать вал относительно фланца (КПП, раздатка, мост).
- Любой ощутимый люфт, сопровождающийся щелчками или стуками — признак износа крестовины или фланца.
Нормальная крестовина должна работать почти без люфта, с плавным поворотом, без «ступенек» и заеданий.
3.5. Шаг 5. Проверка подвесного подшипника
Подвесной подшипник проверяют так:
- Рукой берёмся за кардан рядом с подвесным подшипником и пытаемся сместить вал в разные стороны.
- Небольшой «живой» люфт в резине допустим, но если вал ходит слишком свободно, а резина надорвана или отслоилась — подвесной требует замены.
- При разрушенном подшипнике часто слышен гул или «вой» на скорости, который усиливается при разгоне.
3.6. Шаг 6. Проверка углов работы кардана
Особенно актуально для машин:
- после лифта подвески (подняли кузов, поставили проставки);
- после занижения;
- после вмешательства в геометрию заднего моста / раздатки.
Если кардан работает под слишком большим или неправильным углом, это:
- перегружает крестовины;
- вызывает неравномерность вращения;
- даёт вибрации на скорости.
В тяжёлых случаях требуется коррекция углов, установка регулировочных пластин, смещение агрегатов.
3.7. Шаг 7. Проверка фазировки (согласования крестовин)
На карданах с двумя и более крестовинами важно, чтобы вилки крестовин были согласованы по меткам (находились в одной плоскости). Если при разборке кардана метки не поставили или собрали «как попало», появляются:
- паразитные угловые ускорения;
- вибрации и рывки;
- повышенный износ крестовин.
Проверьте:
- есть ли заводские метки на вилках или трубе;
- не нарушены ли они (кардан вращали, снимали, разбирали).
При нарушении фазировки кардан нужно правильно переустановить по меткам и часто снова балансировать.
3.8. Шаг 8. Проверка биения карданного вала
В идеале биение проверяется индикатором часового типа:
- Вал проворачивается (на подъёмнике), индикатор замеряет максимальное отклонение.
- Если биение превышает допустимое (как правило, доли миллиметра), вал нужно править и балансировать.
Без оборудования хотя бы осмотрите вал:
- нет ли сильных вмятин;
- не кажется ли труба «поведённой» на глаз.
3.9. Шаг 9. Тест‑драйв после вмешательств
После каждой операции (балансировка колёс, замена крестовины, подвесного подшипника и т.д.) важно:
- провести тест‑драйв именно в диапазоне 90–110 км/ч;
- оценить изменения вибрации:
- исчезла;
- стала меньше/больше;
- «переехала» на другую скорость.
Это помогает понять, в ту ли сторону двигалась диагностика.
4. Что именно проверять в кардане и крестовинах при вибрации на 90–110 км/ч
Теперь подробно разберём каждый потенциальный источник проблемы в кардане.
4.1. Крестовины карданного вала
Признаки проблем с крестовинами:
- Характерные скрипы, щелчки и хруст при трогании с места, особенно вперёд/назад.
- Лёгкие толчки при переключении передач или при резком отпускании сцепления.
- Чётко ощутимый люфт при покачивании вала.
- При серьёзном износе — вибрации на скорости, причём часто именно в диапазоне 90–110 км/ч.
Как проверять:
- На яме / подъёмнике берёмся руками за кардан рядом с каждой крестовиной.
- Пытаемся провернуть вал и вилку относительно друг друга.
- Любой «стук» или «щёлк» — повод к замене крестовины.
- Плавное, но «рваное» движение с заеданием — признак высохшей смазки и выработки в иглах.
Важно: даже если крестовина ещё «не развалилась», но уже имеет люфт и заедания, она может давать вибрации. Лучше менять её на ранней стадии, чем ждать разрушения.

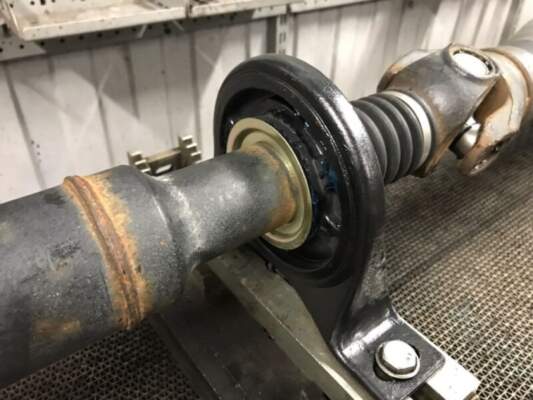

4.2. Подвесной подшипник
Подвесной подшипник — частая причина вибраций, особенно на двухсекционных карданах.
Признаки:
- Гул и вой, усиливающийся с ростом скорости.
- Вибрация кузова, иногда с небольшим «гудением».
- Резина опоры порвана, подшипник «висит».
Проверка:
- Осмотр резины: трещины, отслоения, вырыв.
- Проверка люфта: кардан возле подшипника шатается в стороны.
- При сильном люфте подвесной подшипник подлежит безусловной замене.
После замены подвесного подшипника часто требуется повторная балансировка кардана.
4.3. Балансировка карданного вала
Карданный вал, как и колёсный диск, балансируется на специальном стенде:
- На вал привариваются или устанавливаются балансировочные грузики.
- При деформации трубы, отвалившемся грузике или неправильной сварке дисбаланс возрастает.
Когда балансировка обязательна:
- после замены трубы или её ремонта сваркой;
- после замены фланцев, вилок, крестовин (особенно если это не заводская сборка);
- после любых правок геометрии кардана.
Признак потери балансировки: вибрация появляется строго на определённой скорости, а визуально вал может быть почти «идеальным». Поэтому при упорных вибрациях профессиональная балансировка кардана — почти обязательный этап.
4.4. Шлицевое соединение
Шлицы компенсируют изменение длины кардана при работе подвески, но:
- при износе появляется осевой и радиальный люфт;
- при отсутствии смазки шлицы работают «на сухую», изнашиваются ещё быстрее;
- люфт в шлицах также может давать вибрации и рывки.
Проверка:
- При заглушенном двигателе взяться за кардан возле шлицевой части и попытаться сместить вдоль оси и в стороны.
- Сильный люфт — повод для ремонта/замены, иногда — целиком секции.
4.5. Эластичная муфта кардана
Эластичная муфта (гуибо) часто стоит между КПП и карданом:
- Со временем резина стареет, трескается, расслаивается;
- Металлические втулки начинают смещаться;
- При нагрузке муфта работает «овально», давая толчки и вибрации.
Признаки:
- трещины по всей окружности;
- надрывы;
- смещение втулок;
- при резком старте слышны удары.
Сильно уставшую муфту лучше заменить, иначе доходит до её разрыва и серьёзных повреждений.
4.6. Фланцы и крепёж кардана
Осмотрите:
- Болты и гайки крепления фланцев — не ослаблены ли, нет ли разбитых отверстий.
- Посадочные плоскости фланцев — нет ли забоин, грязи, ржавчины.
- Отсутствие центровочного кольца или его повреждение тоже может привести к биению.
Важно затягивать фланцы с нужным моментом и крест‑накрест, чтобы не уводить вал.
5. Типичные ошибки при ремонте кардана и крестовин
Даже при правильной диагностике некорректный ремонт может оставить вибрации или сделать ещё хуже.
5.1. Замена крестовины без последующей балансировки
Многие думают: «Ну я же просто крестовину поменял, зачем балансировка?».
На деле:
- Точность посадки, вес новой крестовины, мелкие смещения — всё это меняет баланс.
- Особенно если крестовина неоригинальная или «безымянная».
Итог: вибрация на 90–110 км/ч остаётся или становится сильнее. После серьёзных вмешательств в кардан балансировка крайне желательна, а иногда обязательна.
5.2. Неправильная запрессовка крестовин
Ошибки:
- Перекос чашек при запрессовке.
- Повреждение игл внутри подшипника.
- Неаккуратный забой посадочных мест молотком.
- Использование неподходящих стопорных колец.
Результат:
- крестовина работает с заеданием;
- ресурс резко падает;
- появляются вибрации и стуки.
Крестовины нужно прессовать аккуратно, на прессе, соблюдая размеры и допуски.
5.3. Нарушение фазировки при сборке
Частая проблема, если кардан разбирали по частям:
- Метки не поставили или не обратили внимание на заводские риски.
- Собрали «как попало».
В итоге вал работает с паразитными угловыми ускорениями, возникает характерная вибрация. Решение — разобрать и собрать по меткам, при необходимости — балансировка.
5.4. Использование дешёвых крестовин и подшипников
Сэкономили на крестовине — получили:
- быструю выработку;
- люфт через несколько тысяч километров;
- повторные вибрации и расходы на работу.
Лучше сразу ставить качественные детали, особенно если речь о мощном или тяжёлом автомобиле.
5.5. Сварка трубы кардана «на глаз» без правки и балансировки
Иногда кардан после удара или коррозии «ремонтируют» сваркой:
- вырезали кусок трубы;
- что‑то приварили;
- «на глаз» выровняли.
Без стенда это почти всегда приводит к огромному дисбалансу. Такой вал часто вызывает сильные вибрации и может разрушаться дальше. Правильный ремонт кардана — это:
- правка геометрии;
- сварка;
- обязательная стендовая балансировка.
6. Когда вибрация не виновата кардан: другие частые причины
Чтобы не зацикливаться только на кардане, важно помнить и о других системах.
6.1. Дисбаланс или деформация колёс
- Кривые диски;
- «Бублики» и «яйца» на резине;
- Нарушенная балансировка.
Чаще всего дают вибрацию в руле и кузове уже с 70–80 км/ч, но могут усиливаться и на 90–110 км/ч.
6.2. Ступичные подшипники
Признаки:
- гул, усиливающийся при поворотах;
- прогрессирующий шум с ростом скорости;
- иногда — вибрации.
Сильно убитые подшипники тоже могут вносить свой вклад в общую картину.
6.3. Тормозные диски и барабаны
- Ведёные тормозные диски дают биение на педаль тормоза и в руль именно при торможении.
- Если вибрация появляется только при торможении, скорее виноваты именно тормоза, а не кардан.
6.4. Опоры двигателя и коробки передач
Порванные или просевшие опоры:
- смещают агрегаты;
- усиливают передачу вибраций на кузов;
- могут приводить к изменению углов работы кардана.
Иногда достаточно заменить опоры, чтобы вибрации значительно уменьшились.
6.5. Люфты в подвеске и рулевом управлении
Разбитые:
- сайлентблоки;
- шаровые опоры;
- рулевые тяги и наконечники
— также могут вызывать дрожь и вибрации на скорости. Поэтому диагностика подвески и рулевого — обязательная часть поиска любых вибраций.
7. Сравнительная таблица причин вибраций на 90–110 км/ч
Ниже — краткая таблица по типичным причинам и их проявлениям.
| Причина вибрации | Как проявляется | Где больше чувствуется | Что проверять в первую очередь |
|---|---|---|---|
| Износ крестовин кардана | Щелчки, скрипы при трогании, вибрация под нагрузкой | Кузов, сиденье, пол | Люфт крестовин, состояние чашек и стопорных колец |
| Дисбаланс карданного вала | Вибрация строго в диапазоне скоростей (90–110 км/ч) | Кузов, иногда легкий гул | Балансировочные грузики, следы ударов и вмятин |
| Разрушение подвесного подшипника | Гул, вой, вибрация, усиливающиеся с ростом скорости | Кузов, пол | Состояние резины опоры, люфт вала |
| Износ шлицевого соединения | Рывки при переключениях, легкая вибрация, звуки при старте | Кузов | Люфт вдоль и поперёк оси вала |
| Повреждение эластичной муфта | Удары при трогании, вибрация при разгоне | Кузов, пол | Трещины и разрывы резины, смещение втулок |
| Дисбаланс или деформация колёс | Вибрация на разных скоростях, часто начиная с 70–80 км/ч | В первую очередь руль | Балансировка, проверка дисков и шин |
| Ступичные подшипники | Гул, «вой», иногда вибрация | В зависимости от оси — руль или кузов | Люфт колеса, шум при вращении |
| Ведёные тормозные диски/барабаны | Биение при торможении, руль дрожит именно в момент торможения | Руль, педаль тормоза | Биение дисков, толчки в педаль |
| Опоры двигателя и КПП | Вибрация на разных режимах, особенно при разгоне | Кузов, салон | Целостность и жёсткость опор |
| Люфты в подвеске и рулевом управлении | Дрожь на скорости, «плавание» машины, стуки на неровностях | Руль, кузов | Сайлентблоки, шаровые, тяги, наконечники |
Эта таблица помогает быстро сузить круг подозреваемых, ориентируясь на ощущения и условия появления вибрации.
8. FAQ: ответы на частые вопросы о вибрации кардана и крестовин
8.1. Почему вибрация появляется только на скорости 90–110 км/ч?
Потому что при этой скорости обороты карданного вала попадают в резонансную зону. Даже небольшой дисбаланс или люфт в крестовинах начинает многократно усиливаться. Ниже скорость — нет резонанса, выше — частота колебаний смещается, и вибрация может становиться меньше.
8.2. Как отличить вибрацию от кардана от дисбаланса колёс?
Общие ориентиры:
- Колёса:
- вибрация часто ощущается в руле;
- появляется уже с 70–80 км/ч;
- менее зависит от нагрузки и положения педали газа.
- Кардан и крестовины:
- вибрация больше идёт в кузов, сиденье, пол;
- проявляется в узком диапазоне скоростей (например, 90–110 км/ч);
- часто усиливается при разгоне и ослабевает при сбросе газа.
Но это не строгие правила, а подсказки. Для точного вывода всё равно нужна диагностика.
8.3. Можно ли ездить, если вибрация небольшая и только в диапазоне 90–100 км/ч?
Формально — можно, но:
- любая вибрация означает, что детали работают с перегрузкой и износом;
- изношенная крестовина или подвесной подшипник могут в один момент разрушиться, вплоть до поломки кардана;
- сильная вибрация разрушает кузовные элементы, крепления, опоры.
Лучше как можно скорее найти и устранить причину, чем «докататься до беды». Вибрация — это не просто дискомфорт, а реальный риск дальнейших поломок.
8.4. Нужна ли балансировка кардана после замены крестовин?
Краткий ответ: желательна, а часто — необходима.
При замене крестовин:
- меняется масса узла;
- возможны микросмещения вилок;
- могут быть слегка нарушены заводские балансировочные параметры.
Иногда после аккуратной замены качественной крестовины вибрации не появляются. Но если:
- вибрации были и до ремонта;
- крестовины менялись не один раз;
- есть следы сварки и вмешательств;
— стендовая балансировка кардана — очень разумный шаг.
8.5. Почему вибрация усиливается при разгоне и исчезает при сбросе газа?
При разгоне:
- на кардан подаётся максимальный крутящий момент;
- все люфты, заедания и дисбалансы проявляются сильнее;
- деформации деталей растут, что усиливает вибрации.
При сбросе газа:
- нагрузка снижается;
- деформации уменьшаются;
- вибрации ослабевают или почти пропадают.
Такое поведение — классический признак проблем в трансмиссии (кардан, крестовины, подвесной подшипник, мост, КПП), а не только в колёсах.
8.6. Сколько примерно стоит ремонт крестовин и кардана?
Точные суммы зависят от:
- марки и модели автомобиля;
- региона;
- качества используемых деталей;
- необходимости балансировки и дополнительного ремонта.
Но в целом:
- Замена одной крестовины — это стоимость самой крестовины + работа;
- Комплексный ремонт кардана (несколько крестовин, подвесной подшипник, балансировка, возможная правка) может стоить заметно дороже, но он радикально решает проблему вибраций.
Главное — не гнаться за самой низкой ценой, а выбирать тех, кто специализируется на карданах и имеет стенд для балансировки.
8.7. Нужно ли смазывать крестовины, если на них есть пресс‑маслёнки?
Если крестовина оснащена маслёнкой (пресс‑маслёнкой) — её нужно периодически смазывать:
- согласно регламенту производителя автомобиля или рекомендациям производителя крестовин;
- при тяжёлых условиях эксплуатации — чаще (офф‑роуд, прицеп, плохие дороги).
Недостаток смазки приводит к:
- сухой работе игольчатых подшипников;
- ускоренному износу;
- появлению люфтов и заеданий;
- преждевременной вибрации и поломке.
Но важно не переусердствовать и использовать подходящую смазку. Избыточное давление может повредить пыльники или выдавить их.
8.8. Можно ли отремонтировать погнутый кардан без замены?
В ряде случаев — да:
- вал можно править на специальном стенде, выравнивая геометрию;
- затем проводится балансировка.
Однако:
- если труба сильно повреждена, есть глубокая коррозия, трещины или кустарные сварные «вставки», надёжнее и безопаснее заменить вал или его секцию.
- Любой ремонт должен делаться на специализированной станции, а не «в гараже на глазок».
8.9. Что будет, если игнорировать вибрации от кардана?
Последствия могут быть довольно серьёзными:
- ускоренный износ крестовин, подвесного подшипника, шлицев;
- разрушение крестовины и отрыв кардана;
- повреждение кузова, выхлопной системы, агрегатов;
- нарушение безопасности движения (особенно на высокой скорости).
Поэтому игнорировать вибрации — плохая идея. Чем раньше устранить причину, тем дешевле и безопаснее.
9. Итог: что делать, если на 90–110 км/ч трясёт и подозрение падает на кардан
Если вы столкнулись с вибрацией в диапазоне 90–110 км/ч, алгоритм может быть таким:
- Отбалансировать и проверить колёса и диски.
- Оценить, где ощущается вибрация — в руле или в кузове/сиденье.
- На яме или подъёмнике:
- внимательно осмотреть карданный вал;
- проверить крестовины на люфт и заедания;
- оценить состояние подвесного подшипника, шлицев, эластичных муфт;
- убедиться в целостности балансировочных грузиков и отсутствии вмятин.
- Проверить фазировку кардана, наличие и соответствие меток.
- При необходимости — обратиться в сервис, который:
- профессионально отремонтирует кардан;
- отбалансирует вал на стенде;
- при необходимости скорректирует углы установки.
Кардан и крестовины — не самая «громкая» деталь в машине, пока они живые. Но как только появляются люфты, перекосы и дисбаланс, автомобиль буквально «подсказывает» об этом вибрациями, особенно в районе 90–110 км/ч. Важно вовремя услышать этот сигнал, правильно диагностировать проблему и устранить её — тогда машина снова будет ехать ровно и комфортно, а трансмиссия прослужит долго.
