Для кого: для владельцев электромобилей и PHEV, выбирающих домашнюю стационарную зарядку (AC) от 3,5 до 22 кВт. В статье — чем отличаются wallbox’ы по мощности и функционалу, какие дифзащиты и УЗО нужны, как подготовить линию питания, на что смотреть при установке и как не переплатить.
Внимание: электромонтаж выполняется в соответствии с местными нормами (ПУЭ/IEC/BS и т. п.) и только квалифицированным специалистом. Ниже — профессиональные ориентиры, а не замена проекту.
Коротко: что выбрать в быту
- 3,5–3,7 кВт (1×16 А, 230 В): медленная, но простая линия 3×2,5 мм², автомат 16 А. Ночной «докорм» батареи, бюджетно.
- 7,2–7,4 кВт (1×32 А): золотая середина для одиночного гаража и ИЖС. Линия 3×6 мм², автомат 32 А.
- 11 кВт (3×16 А, 400 В): быстрая домашняя зарядка там, где есть «три фазы». Линия 5×2,5–4 мм².
- 22 кВт (3×32 А): максимум для AC, требует мощного ввода. Реальная скорость упирается в онборд-зарядник авто (многие EV берут не больше 11 кВт).
Безопасность: ставим дифзащиту: либо УЗО тип B, либо УЗО тип A/F + встроенный в wallbox детектор 6 мА DC (RDC-DD). Плюс автомат нужной номинальности, заземление и (желательно) УЗИП (SPD) в щите.

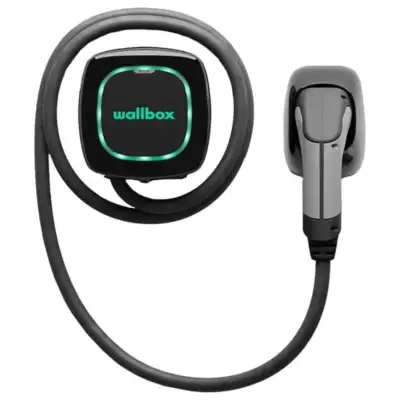

Что такое wallbox и чем он лучше «гусака»
Wallbox — стационарная AC-станция: контролирует протокол (Mode 3 по IEC 61851-1), ограничивает ток, следит за температурой, часто имеет дифзащиту, «умные» функции (Wi-Fi/OCPP, RFID, динамическая балансировка нагрузки и т. д.). В отличие от переносной EVSE («гусь»), wallbox рассчитан на длительные высокие токи и жестко подключен к выделенной линии — это и быстрее, и безопаснее.
Мощность, ток, фазы: как это работает
| Класс мощности | Фазы | Ток линии | Типичная проводка (Cu) | Автомат (характеристика C) | Для кого |
|---|---|---|---|---|---|
| 3,5–3,7 кВт | 1 | 16 А | 3×2,5 мм² | 16 А | Квартиры/гаражи с небольшим вводом, ночь |
| 7,2–7,4 кВт | 1 | 32 А | 3×6 мм² | 32 А | ИЖС, быстрый ночной докорм |
| 11 кВт | 3 | 3×16 А | 5×2,5–4 мм² | 16 А | Дом с «тремя фазами», большинство современных EV |
| 22 кВт | 3 | 3×32 А | 5×6–10 мм² | 32 А | Дом с мощным вводом, автопарки |
Сечения ориентировочные и зависят от длины кабеля, способа прокладки, допустимого падения напряжения и местных норм. Итоговое сечение выбирает проектировщик/электрик.
Скорость зарядки ограничивает не только wallbox, но и онборд-зарядник авто: например, если у машины 7,2 кВт AC-зарядник, то от 11/22 кВт AC станция всё равно даст максимум 7,2 кВт.
Защита: автомат, УЗО/дифавтомат, 6 мА DC, УЗИП
Автоматический выключатель (MCB)
- Номинал подбирается под максимальный ток wallbox: 16 А, 32 А… Характеристика, как правило, C. Селективность и АОП — по проекту.
УЗО/дифавтомат (RCBO)
- Цель: защита людей и имущества от токов утечки. Номинальная чувствительность для защиты человека — 30 мА.
- Тип утечек в EV-зарядке: кроме переменных и пульсирующих, возможны постоянные (DC), которые «ослепляют» обычные УЗО типа A. Поэтому в теме EV особая логика:
Два корректных пути:
- УЗО тип B 30 мА (или дифавтомат тип B) в линию wallbox — универсально, реагирует и на DC.
- УЗО тип A (или F) 30 мА + встроенный в wallbox детектор постоянной утечки 6 мА (RDC-DD) — большинство современных станций так и делают. Тогда тип B не обязателен.
Если у wallbox нет RDC-DD (6 мА DC), тип B обязателен. Если RDC-DD есть — достаточно тип A/F (уточняйте в паспорте станции).
УЗИП (SPD)
Рекомендуется УЗИП класса II (тип 2) на вводе дома/в подщите линии wallbox. Он снижает риск повреждения электроники при грозовых и сетевых скачках. В местностях с высокой грозовой активностью рассматривают каскад I+II.
PEN/обрыв нуля (актуально для некоторых сетей)
Ряд wallbox имеет детекцию обрыва PEN/контроль потенциала земли (важно для сетей TN-C-S/PME). Это повышает безопасность и иногда позволяет обойтись без отдельного заземляющего электрода (зависит от норм).
Типы УЗО: что ставить под EV
| Тип УЗО | Режимы утечки | EV-применимость | Когда ставить |
|---|---|---|---|
| AC | Только синус переменного тока | Не рекомендуется | Не закрывает DC/пульс. |
| A | AC + пульсирующий DC | Да, при наличии 6 мА DC (RDC-DD) в wallbox | Бюджетный и распространённый вариант |
| F | Улучшенный A (держит ВЧ/ШИМ) | Хорошо, при RDC-DD в wallbox | Предпочтительней A при инверторных помехах |
| B | AC + пульсирующий + постоянный DC | Идеально/универсально | Если в wallbox нет RDC-DD 6 мА или нужна максимальная совместимость |
| A-EV / B-EV | Специализированные для EV | Да | Зависят от конкретных решений производителя |
Итог: чаще всего достаточно тип A/F + RDC-DD 6 мА внутри wallbox. Если в паспорте станции нет 6 мА DC — берите тип B.
Корпус, климат, монтаж
- Степень защиты: уличные модели — IP54–IP65, ударопрочность IK08+, рабочий диапазон температур — смотрите паспорт (часто −30…+50 °С).
- Высота установки: обычно ≈1,2–1,5 м до центра разъёма, чтобы кабель удобно ложился и не касался земли/луж.
- Отступы и вентиляция: соблюдайте инструкции производителя (конвекция/охлаждение).
- Кабель: тетерed (с несъёмным кабелем) — удобно, но кабель на улице; socketed (гнездо Type 2) — универсальнее, защищённее, спокойно переживает стандарты.
«Умные» функции: за что реально стоит платить
- Динамическая балансировка (Dynamic Load Balancing, DLB): wallbox «видит» общий ток дома и автоматически снижает мощность зарядки, чтобы не вышибать вводной автомат. Критично, если ввод ограничен.
- OCPP 1.6/2.0.1: протокол для интеграции с внешними сервисами, биллингом, «умным домом», общедомовыми системами.
- Wi-Fi/LAN/4G: удалённый доступ, лог, уведомления, обновления прошивки OTA.
- RFID/PinCode/PnC: авторизация пользователей; удобно в таунхаусах/паркингах.
- PV-режим (заряд от солнца): подстраивает мощность под «излишки» от солнечных панелей.
- MID-счётчик: юридически значимый учёт (актуально для разделения расходов/аренды).
- Планировщик/тарифы: ночные тарифы, «зелёные окна» у энергосбытов.
Что реально быстрее: 3,7 vs 7,4 vs 11 vs 22 кВт
Оценим «сухо» время для батареи 60 кВт∙ч с учётом 10–12 % потерь:
- 3,7 кВт: ~60 / (3,7×0,9) ≈ 18 ч
- 7,4 кВт: ~60 / (7,4×0,9) ≈ 9 ч
- 11 кВт: ~60 / (11×0,9) ≈ 6 ч
- 22 кВт: ~60 / (22×0,9) ≈ 3 ч (только если авто берёт 22 кВт AC; большинство ограничены 7,2–11 кВт)
Сравнительная таблица: классы wallbox по мощности
| Параметр | 3,5–3,7 кВт | 7,2–7,4 кВт | 11 кВт | 22 кВт |
|---|---|---|---|---|
| Фазы | 1 | 1 | 3 | 3 |
| Ток | 16 А | 32 А | 3×16 А | 3×32 А |
| Проводка (ориентир) | 3×2,5 мм² | 3×6 мм² | 5×2,5–4 мм² | 5×6–10 мм² |
| УЗО | A/F + 6 мА DC или B | То же | То же | То же |
| Скорость | Медленно | Оптимально для ночи | Быстро | Максимум для AC |
| Требования к вводу | Низкие | Средние | Нужны 3 фазы | Высокие |
| Кому подходит | Квартира/гараж | ИЖС, «одна машина» | ИЖС, «несколько машин» | Флот/с запасом на будущее |
Таблица: типы УЗО в контексте EV
| Тип | Реакция на DC | Надёжность для EV | Стоимость | Комментарий |
|---|---|---|---|---|
| AC | Нет | Низкая | Низкая | Не ставим для EV |
| A | Частично (пульсирующий) | Средняя (с RDC-DD в WB) | Низкая/средняя | Частый бытовой выбор |
| F | Частично + устойч. к ВЧ | Средне-высокая (с RDC-DD) | Средняя/выше | Лучше A при инверторах |
| B | Да (полный DC) | Высокая | Выше | Универсально, если нет RDC-DD в WB |
Таблица: тетерed vs socketed
| Форм-фактор | Плюсы | Минусы | Для кого |
|---|---|---|---|
| С кабелем (tethered) | Быстро подключать, защищённая вилкой-крышкой | Кабель висит на улице, «привязка» к одному стандарту | Частая зарядка дома одной машиной |
| С розеткой (socketed, Type 2) | Универсальность, аккуратный вид | Каждый раз доставать свой кабель | Общий паркинг, разные авто/гости |
Подготовка линии: чек-лист электрика
- Расчёт нагрузки ввода (с учётом всех потребителей).
- Маршрут кабеля, метод прокладки, падение напряжения, выбор сечения.
- Автомат и УЗО/RCBO: номиналы, типы, селективность.
- УЗИП на вводе/в подщите линии WB.
- Заземление/контуры, проверка сопротивления, петля «фаза-ноль».
- PEN/PME-контроль (если требуется нормами/производителем).
- Испытания: тест УЗО (кнопка «Тест», прибор), термоконтроль на первых сеансах.
- Документация и прошивка: обновить WB, задать предельный ток.
Сценарии выбора (практика)
- Обычный ИЖС, ввод 15–25 кВт, одна машина: 7,4 кВт с DLB (динамической балансировкой) — оптимум.
- Дом с 3-фазным вводом и две машины: 11 кВт + load sharing (очередность/деление по мощности).
- Квартира/старый гараж, слабый ввод: 3,7 кВт; по возможности модернизировать ввод/щит.
- Планируете вторую EV/рост потребления: закладывайте кабель и щит «с запасом» под 11–22 кВт и DLB.
- Солнечные панели/гибкие тарифы: берите WB с PV-режимом и планировщиком.
Частые ошибки и как их избежать
- Ставят УЗО AC — может «ослепнуть» от DC-утечки → используйте A/F + 6 мА DC внутри WB или тип B.
- Заниженное сечение («и так сойдёт») → перегрев/падение напряжения. Делайте расчёт.
- Нет DLB при слабом вводе → частые выбивания автомата.
- Низкая IP-защита на улице → влага, коррозия.
- Нет УЗИП в грозовом регионе → риск выхода электроники из строя.
- Wallbox без журналов/доступа → неудобно диагностировать/учитывать расход.
Мини-гайд по установке и первому запуску
- Смонтируйте линию, щиток и wallbox по проекту.
- Задайте в настройках максимальный ток (под ваш ввод/сетевой лимит).
- Включите DLB (если есть) и привяжите датчик/токовые клещи.
- Проверьте авторизацию (RFID/PIN), если зарядка общедоступна.
- Сделайте пробную сессию 20–30 минут, контролируя температуру клемм (ИК-термометр) и поведение УЗО (без ложных срабатываний).
- Обновите прошивку, включите логирование/уведомления.
FAQ — частые вопросы
1) Нужен ли обязательно УЗО тип B?
Не всегда. Если ваш wallbox имеет детектор 6 мА DC (RDC-DD), достаточно тип A/F 30 мА. Если RDC-DD нет или производитель требует — ставьте тип B.
2) Будет ли машина заряжаться 22 кВт AC?
Только если онборд-зарядник машины поддерживает 22 кВт (3×32 А). Многие EV ограничены 7,2–11 кВт.
3) Можно ли поставить 7,4 кВт при слабом вводе?
Да, но включите динамическую балансировку или ограничьте ток до уровня, который «не вышибает» вводной автомат.
4) Что выбрать — тетерed или socketed?
Если заряжаетесь дома одной машиной ежедневно — tethered. Если периодически приезжают разные авто — socketed.
5) Зачем УЗИП?
Чтобы защитить электронику от грозовых импульсов и сетевых скачков. Особенно актуально в ИЖС.
6) Какой кабель тянуть в землю/по улице?
Наружный/в земле — только в соответствующей оболочке (УФ-стойкий, для земли — в трубе/гофре), сечение по расчёту. Стыки — в герметичных боксах.
7) Можно ли запитать wallbox от существующей «кухонной» линии?
Нет. Нужна выделенная линия.
8) Что такое DLB и чем оно лучше ручного лимита тока?
DLB сам в реальном времени снижает мощность зарядки, чтобы дом не превышал лимит. Ручной лимит фиксированный и «всегда на всякий случай занижен».
9) Поддержка OCPP мне нужна?
Если хотите интеграцию с «умным домом», биллингом, корпоративными сервисами или гибкую автоматизацию — да. Для «поставил-заряжаюсь» — не критично.
10) Можно ли wallbox на улице под навесом?
Да, при IP54–IP65, правильной высоте, герметичных вводах и соблюдении инструкций производителя.
11) Что с гарантиями авто/страховкой?
Корректно установленный wallbox на выделенной линии с нужной защитой не ухудшает гарантию. Храните акт монтажа/паспорта.
12) Есть ли смысл 22 кВт дома?
Имеет смысл при мощном вводе и авто с 22 кВт AC-бордчаржером, а также если нужно делить мощность между двумя-тремя авто. Иначе часто достаточно 11 кВт.
Как выбрать быстро
- Проверьте вводную мощность и наличие 3-фаз.
- Выберите класс: 7,4 кВт (1-фаза) — универсальный, 11 кВт (3-фазы) — быстрее, 22 кВт — «максимум».
- Убедитесь, что в wallbox есть RDC-DD 6 мА DC; иначе закладывайте УЗО тип B.
- Обязательно DLB, если ввод ограничен.
- Решите вопрос форм-фактора (tethered vs socketed), связи (Wi-Fi/LAN/4G), авторизации (RFID).
- Спроектируйте линию: сечение/автомат/УЗО/УЗИП/заземление, монтаж по нормам.
- Заложите запас по кабелю и щиту «на будущее» (вторая машина/солнечные панели).
Сравнительная таблица — «живой» выбор по сценариям
| Сценарий | Мощность WB | Мин. защита | Ключевые фичи | Примечания |
|---|---|---|---|---|
| Квартира/гараж, одна EV, слабый ввод | 3,7 кВт | A/F + 6 мА DC или B | Планировщик, лог | Рассмотрите апгрейд ввода в будущем |
| ИЖС, одна EV | 7,4 кВт | A/F + 6 мА DC или B | DLB, Wi-Fi | Оптимум цена/скорость |
| ИЖС, две EV | 11 кВт | A/F + 6 мА DC или B | Load sharing, DLB | Параллель/очередность |
| ИЖС, мощный ввод/флот | 22 кВт | Часто B (если без DC-детектора) | OCPP, RFID, учёт | Имеет смысл при 22 кВт бордчаржере |
| Солнечные панели | 7,4–11 кВт | A/F + 6 мА DC или B | PV-режим, DLB | Заряд «излишками» |
